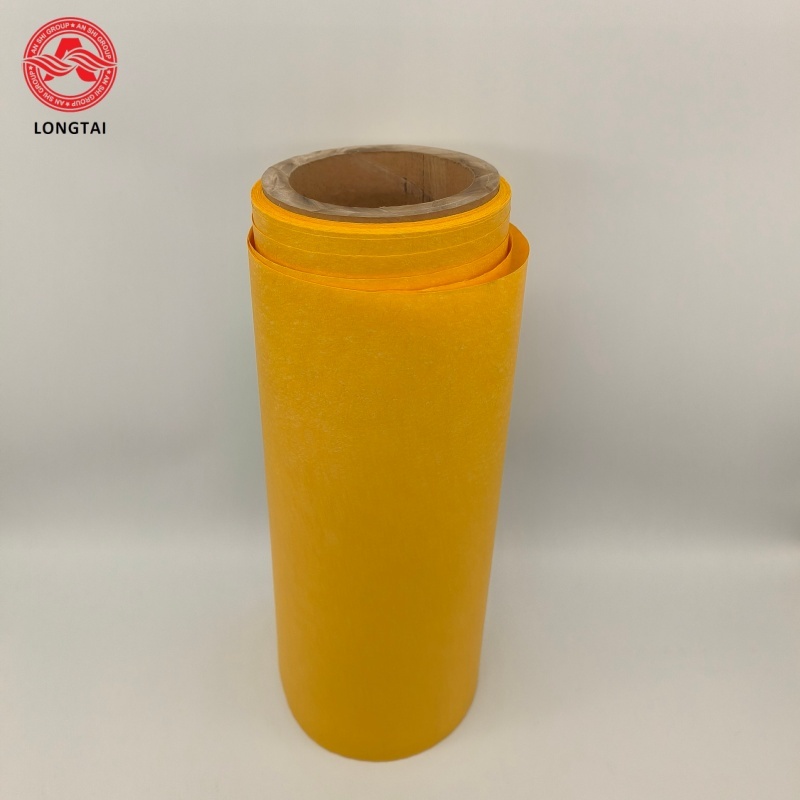

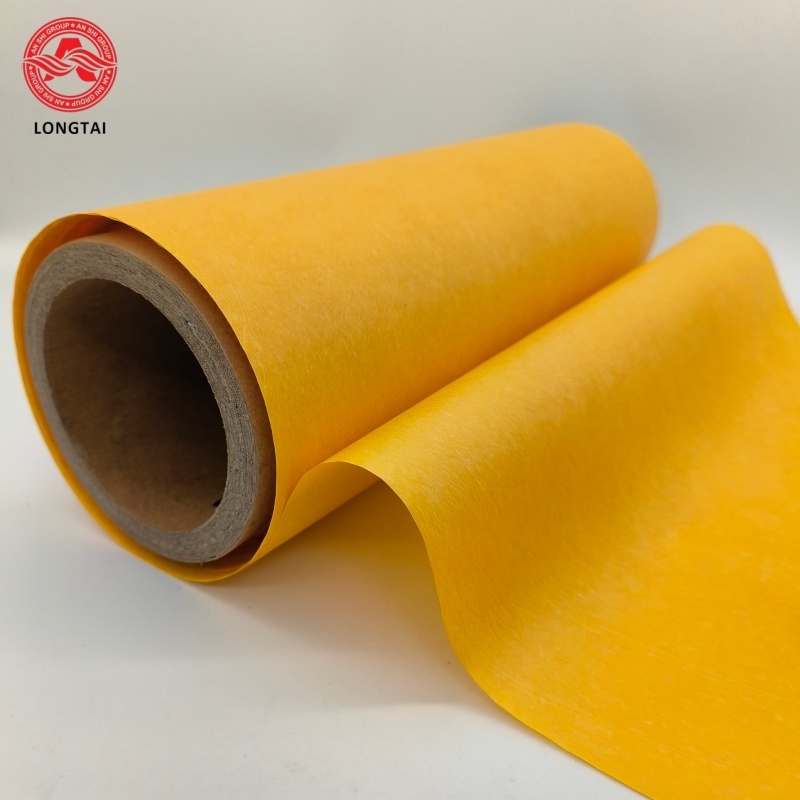

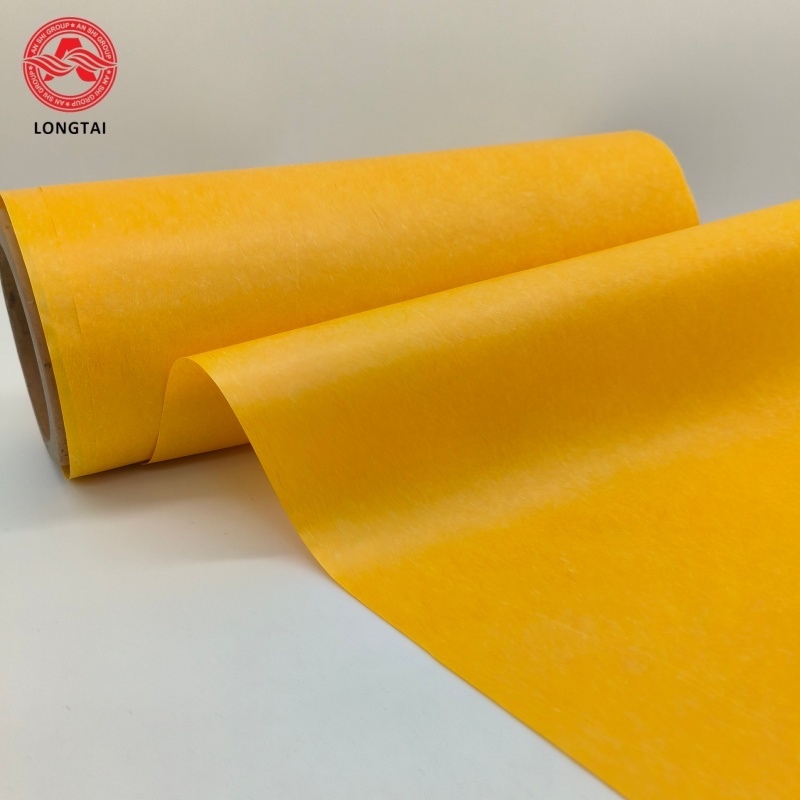

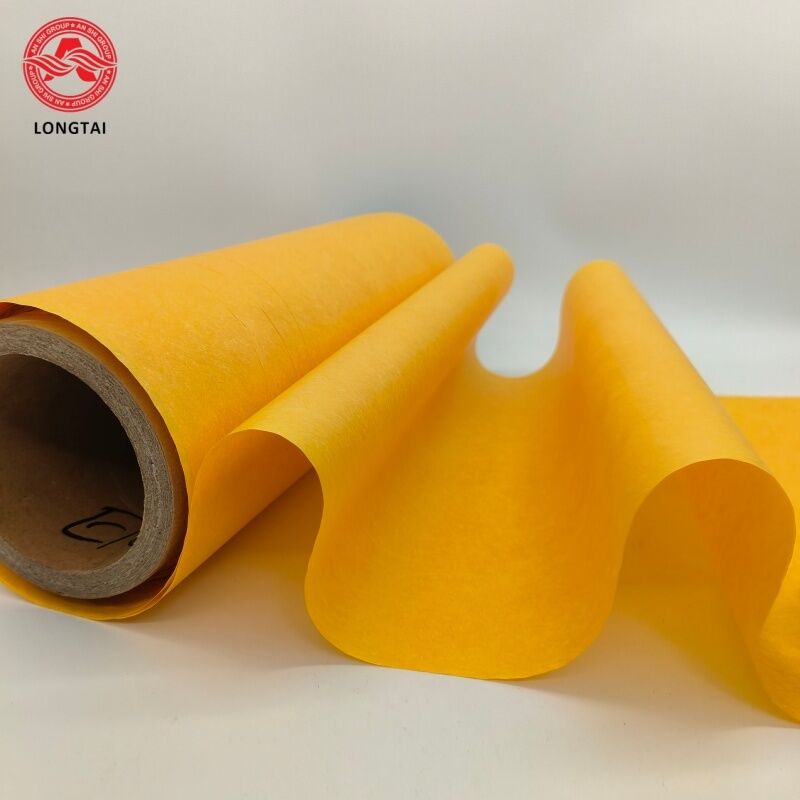

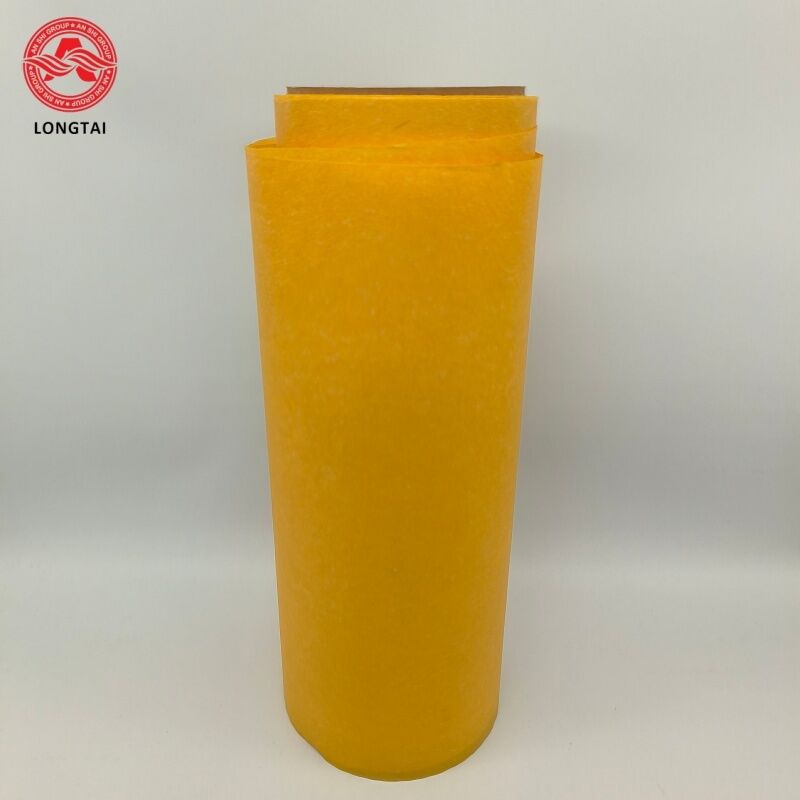

30KV/mm 高強度ポリマイド紙 モーターコイルラップ用

最小注文数量 : 50 価格 : 25
支払条件 : T/T
起源の場所: 中国 ブランド名: Longtai
証明: ISO 9001 ROHS 書類: Polyimide Paper.pdf

詳細情報

耐電圧: 紙芝居を見る 抗張力: 32~250N/10mm
厚さ: 0.05-0.3mm 絶縁耐力: 10-30kv/mm
長期間の温度: 210℃~280℃ 引き裂き強度: >4kN/m

製品の説明

モーターコイルラップ用30KV/mm高強度ポリイミド紙
この高誘電性ポリイミド紙は最大 30KV/mm の絶縁破壊強度を備え、0.06mm ~ 0.3mm の厚さをカバーします。これは、EVトラクションモーターコイルのコアラッピング絶縁として機能し、高電圧インパルスに効果的に抵抗し、長期の高温動作下での巻線の破壊を回避します。
Polyimide insulating paper for transformer applications
製品概要
乾式・油入高温変圧器の巻線絶縁用に特別に開発された高性能ポリイミド絶縁紙です。超高耐熱種C種絶縁基板に分類される、従来のH種絶縁材料の耐熱限界(180℃)を大きく上回る210℃~280℃での長期連続使用に対応します。
高純度ポリイミド繊維形成技術で製造されており、優れた電気絶縁性、機械的強度、熱安定性を統合しています。これは、高温下での誘電減衰、寸法収縮、耐油老化性の低下などの従来のアラミド紙の欠点を克服し、ハイエンドの電源トランスのホットスポットゾーンの絶縁要求に完全に適合します。
主要な技術的特性
  • 厚さ範囲: 0.06mm ~ 0.25mm、カスタムスリット幅が利用可能
  • 絶縁耐力: ≥15kV、連続高温下でも安定した絶縁性能
  • 機械的特性: 縦引張強度 ≥160MPa、引裂強度 >4kN/m、ひび割れのない自動巻取り用の柔軟性
  • 耐熱性:長期使用温度210℃~280℃、持続的な高熱下でも軟化、収縮、有毒な揮発なし。
  • 耐薬品性:変圧器絶縁油、含浸ワニス、酸、アルカリ溶剤に対して不活性、長時間浸漬しても粉砕や劣化なし
主な利点
  • 超高耐熱性:210~280℃で長期安定使用、変圧器過負荷時の瞬間的な過熱影響に強く、機器の寿命を大幅に延長
  • 信頼の誘電性能:高温、高周​​波、油浸下でも耐圧低下が少なく、空間電荷の蓄積や部分放電を抑制
  • 優れた機械的靭性: 高い引張抵抗と引裂抵抗、コイルのラッピングや層間ライニングに損傷を与えることなく優れた柔軟性を備えています。
  • 低い熱収縮率: 広い温度範囲で寸法が安定しており、長期間の高温動作後も変形せず、巻線絶​​縁構造を確保します。
  • 難燃性&環境に優しい:自己消火性、ハロゲンフリー、高温下での有害ガス排出ゼロ、乾式変圧器の火災安全基準に適合
主な用途
  • 乾式特殊変圧器、高周波電力変圧器、主変圧器の巻線間および層間絶縁
  • 変圧器用のコア絶縁、ホットスポット補強ライナーおよび高電圧コイルのラッピング
  • 新エネルギー電力変換装置や鉄道輸送用電力機器内の高温絶縁部品
