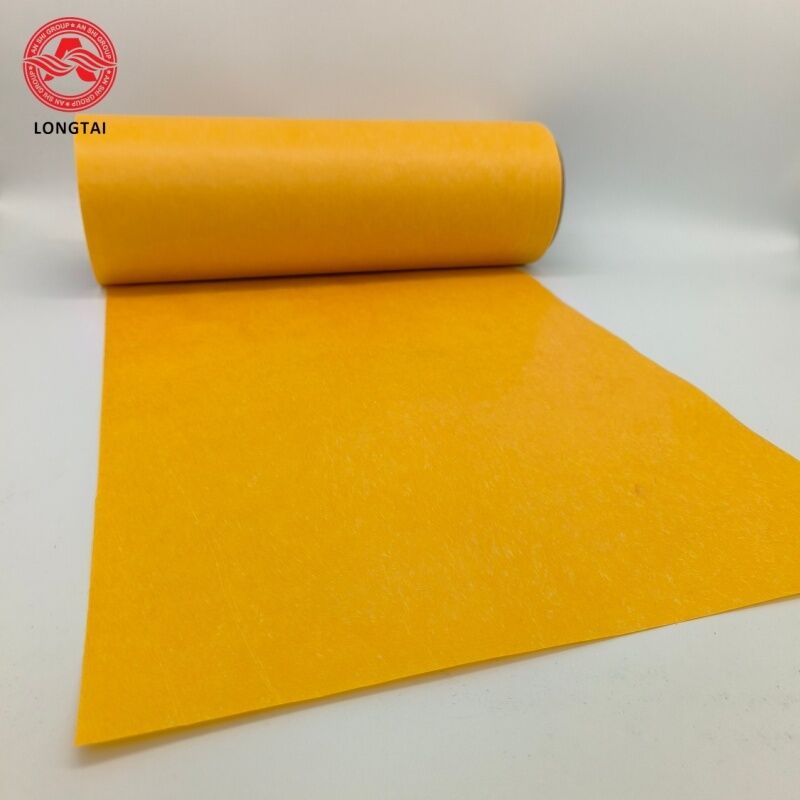

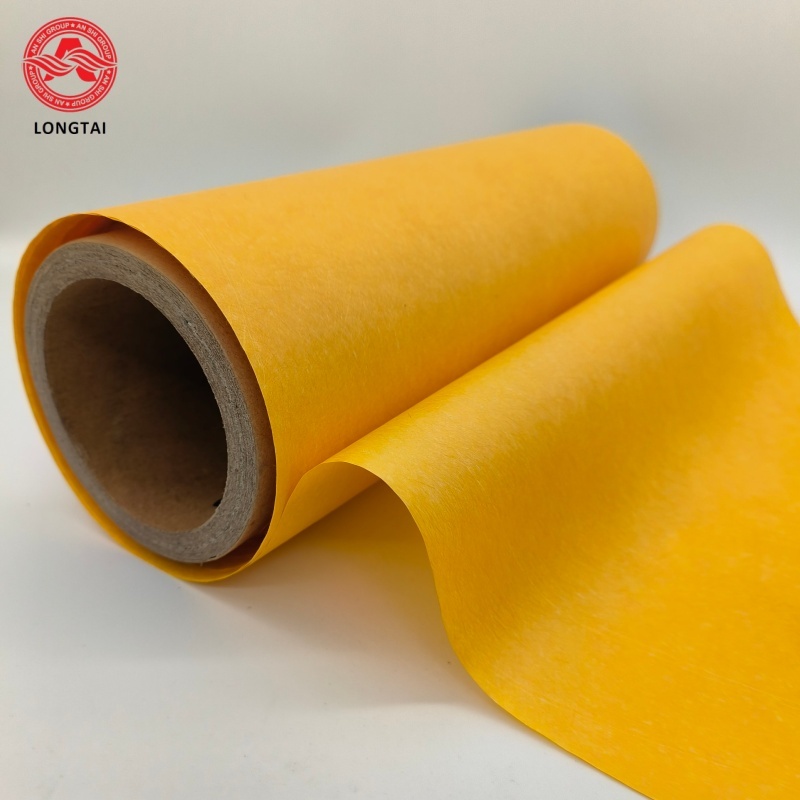

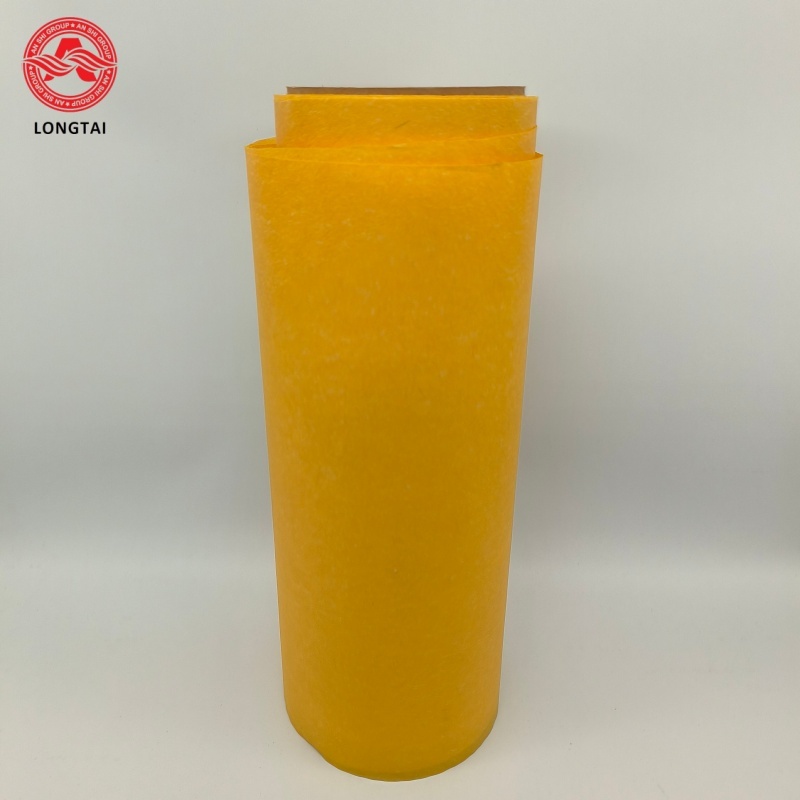

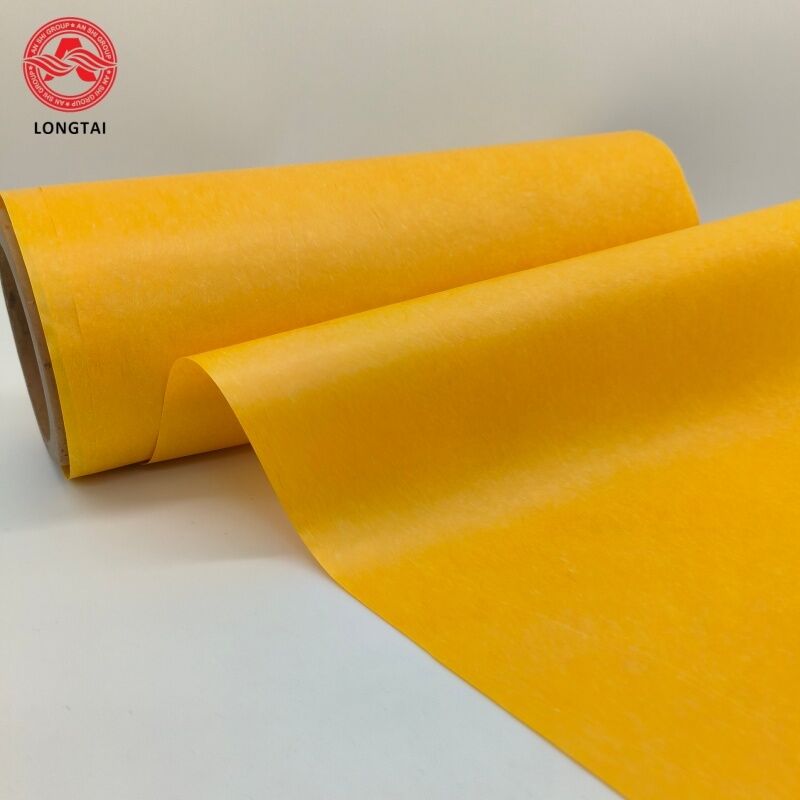

280°C 耐熱ポリマイド紙, 信頼性の高い相間・回り間絶縁 モーターステータ

この高性能ポリアミド保温紙は,ドライタイプと油浸した高温トランスフォーマーの巻き込み保温のために特別に開発されています.210°C~280°Cで長時間連続動作する極高耐熱C級隔熱基材として分類される従来のH級 (180°C) 隔熱材料の熱耐性限界をはるかに上回る.

高純度ポリアミド繊維形成技術で製造され 優れた電気隔熱力 機械強度 熱安定性を統合しています介電衰弱などの従来のアラミド紙の欠陥を克服します高温下では,高級電源トランスフォーマーでホットスポットゾーンの保温要求に完璧に対応します.

• 厚さ範囲: 0.06mm ~ 0.3mm,カスタム切断幅が利用可能
• 介電電強度: ≥15kV,高温継続下での安定した隔熱性能
• メカニカルプロパティ:長長伸縮強度 ≥160MPa,破裂強度 > 4kN/m,裂けることなく自動巻き替えに柔軟性
• 耐熱性:長時間使用温度 210°C~280°C,持続的な高温下で軟化,収縮または有毒な揮発性がない
• 化学耐性: トランスフォーマーから隔熱油,塗料,酸性およびアルカリ性溶媒を浸透させ,長時間浸泡後に粉末化または劣化しない

• 超高熱耐性: 210~280°Cで安定した長期使用,変圧器の過負荷時の瞬間の過熱への耐性,設備の使用寿命を大幅に延長する
• 信頼性の高い電解電圧性能:高温,高周波,油浸しで軽度の断熱電圧低下,空間充電の蓄積と部分放電を抑制する
• 優れた機械的強度:高張力および破裂耐性,コイル包装と損傷のないインターレイヤリングのための良好な柔軟性
• 低熱収縮: 広範囲の温度下で安定した寸法,長い高温操作の後,収束隔離構造を固定するために変形がない
• 燃焼阻害と環境に優しい: 高温で自己消し,ハロゲンなし,有害ガス排出ゼロで,乾式トランスフォーマーに対する消防安全基準を満たす

ポリアミド断熱紙は,スロット内部の柔軟な保温,ターン間隔隔,ステータのインターフェーズ分離器として機能する.

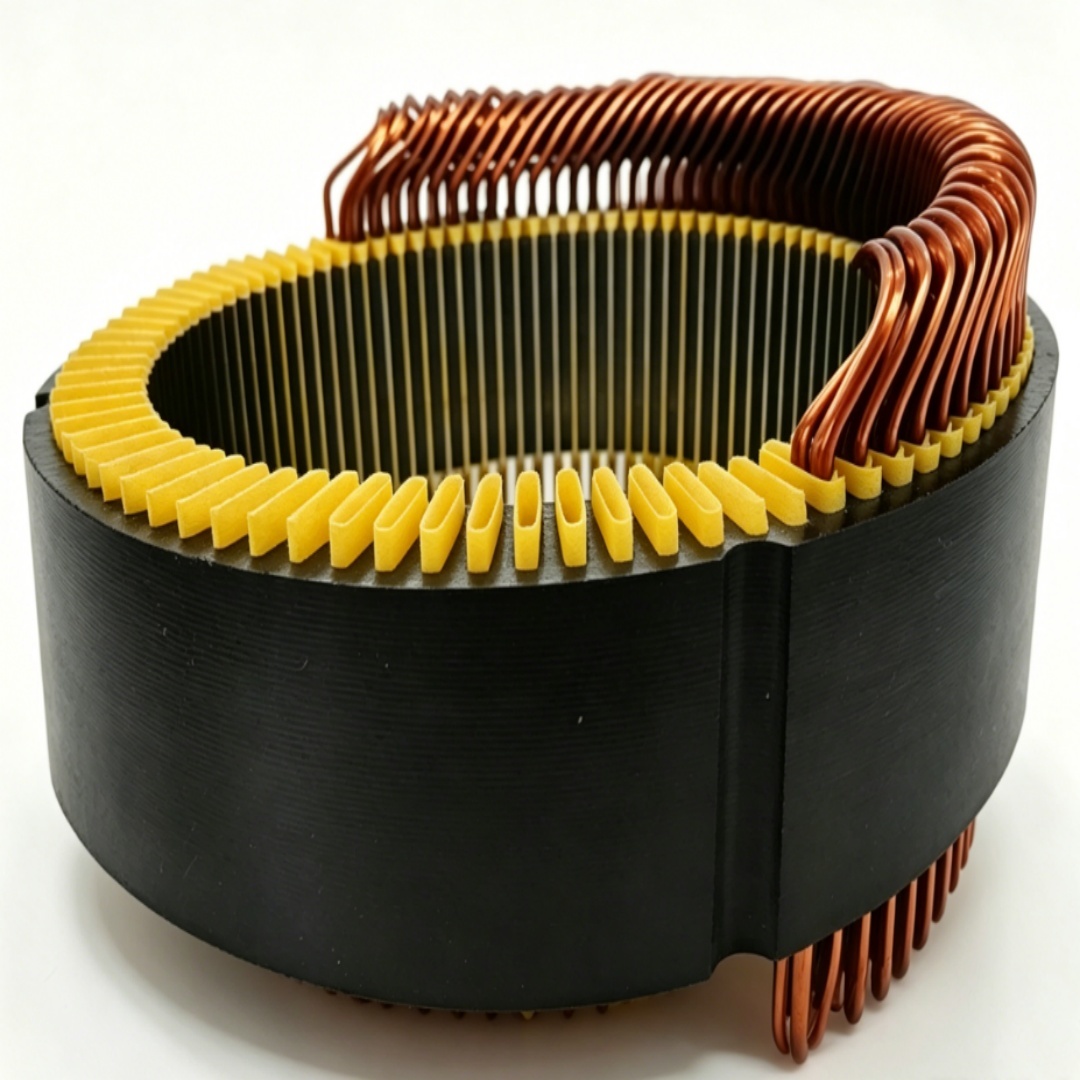

ワイリング導体とステータのコア (ヘアピンフラットワイヤステータに示されている白い形状の絶縁部品) の間の 主要な地保温として機能します.

1. スロット・インソレーション (コア・アプリケーション)

   シリコンステールステーターコア内壁と銅の巻き込みの間に敷設され,電気を誘導するコアラミネーションを巻き込み導体から隔離し,地故障短回路を防ぐ.その柔軟な性質は,ステータススロットの不規則な輪郭に完全な適合を可能にハイアピンフラットワイヤモーターにとって不可欠な材料です

2. インターフェーズ・アイソレーション

   3相の銅の巻き込みの間に挟まれており,異なる相の電導体間の接触短回路を避ける.

3. エンド・ライナー・クッション

   振動を吸収し,銅線の鋭い縁が傷つくのを防ぎ,ワイヤエナメルの隔離フィルムを傷つけるため,巻き込みの上垂の底に配置された柔軟なバッファ・マット.

基本機能: 導電回路を隔離するための柔軟なコンフォーマル隔離壁. 狭い,折りたたみやすいスロット空洞のために設計されています.
